地圖編輯器 HaCreator 全功能圖解：從認識按鈕到做出新地圖

【前言】
地圖編輯器的按鈕一大堆，說明檔又打不開，很多人打開後不知道從哪裡下手。
這篇把地圖編輯器的功能一個一個講清楚：每個按鈕做什麼、每種東西怎麼放、背景怎麼重複和移動、VR 和小地圖是什麼，最後從零做一張地圖放進遊戲。
文章很長，建議先看【觀念】和第一部分，其他用到再回來查。每一段都是實際操作截圖。

【觀念】
地圖要做兩份：遊戲一份、伺服器一份

• 遊戲（客戶端）的 Map.wz：負責「畫出來」，背景、地板、怪物長什麼樣子。
• 伺服器（端口）的 XML：負責「規則」，人站在哪、怪在哪重生、傳送門通到哪。


只改一邊，常見的結果是進地圖就斷線，或走得進去但怪物不出現。

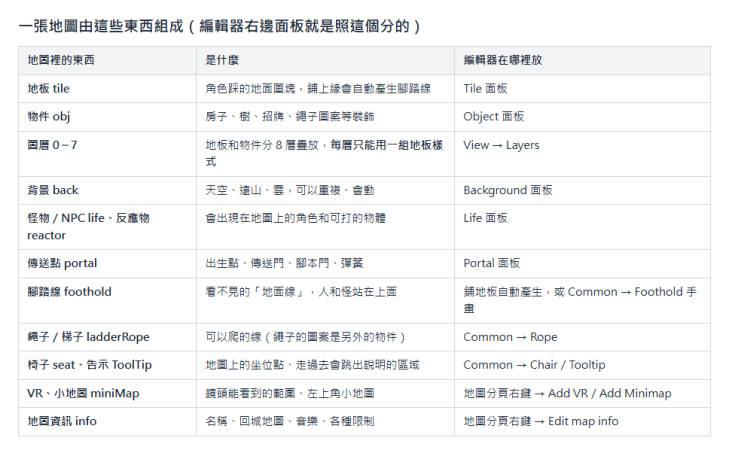

一張地圖由這些東西組成
編輯器右邊的素材面板，就是照這個分的。先有個印象，後面每一種都會講到。



【準備】

• 先備份：把遊戲資料夾的 Map.wz、String.wz 各複製一份放旁邊。改壞了直接蓋回去。
• 想好新地圖的代碼：9 位數、沒被用過。本篇用 960000555。

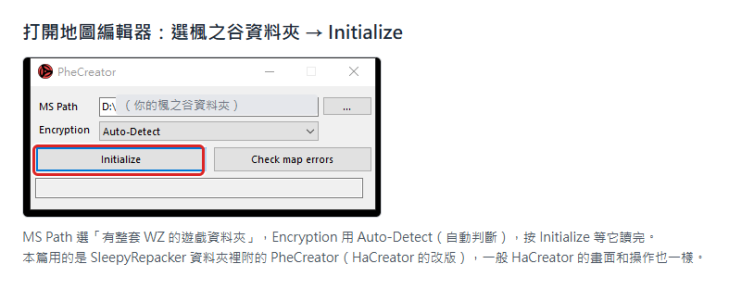

• 打開編輯器：選有整套 WZ 的遊戲資料夾，Encryption 用 Auto-Detect，按 Initialize。


【第一部分】認識編輯器

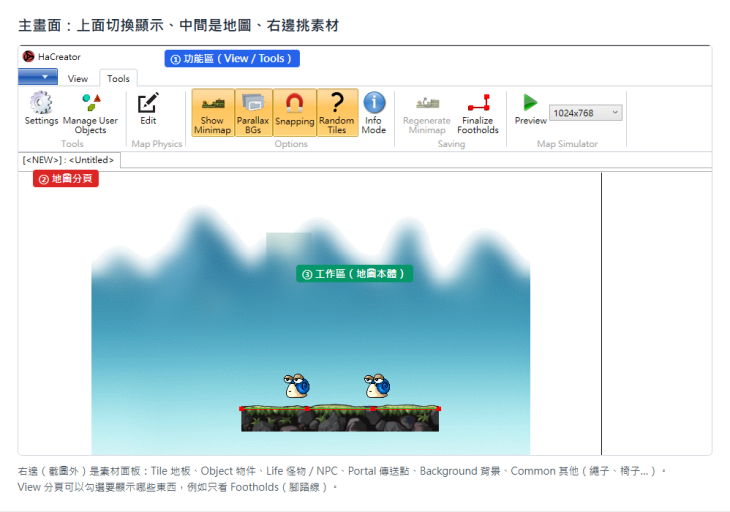

1. 主畫面
上面是功能區（View、Tools 兩個分頁），中間是地圖，右邊是素材面板。



最下面的狀態列會顯示滑鼠的座標（Cursor）和目前縮放倍率（Scale）。
縮放：按住 Ctrl 再滾滑鼠滾輪。

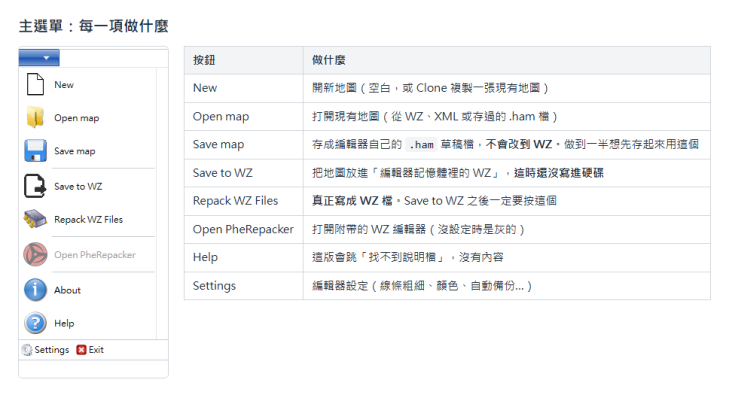

2. 主選單
左上角藍色按鈕打開。最容易搞錯的是 Save to WZ 和 Repack：Save to WZ 只是放進編輯器的記憶體，Repack 才真的寫成檔案。

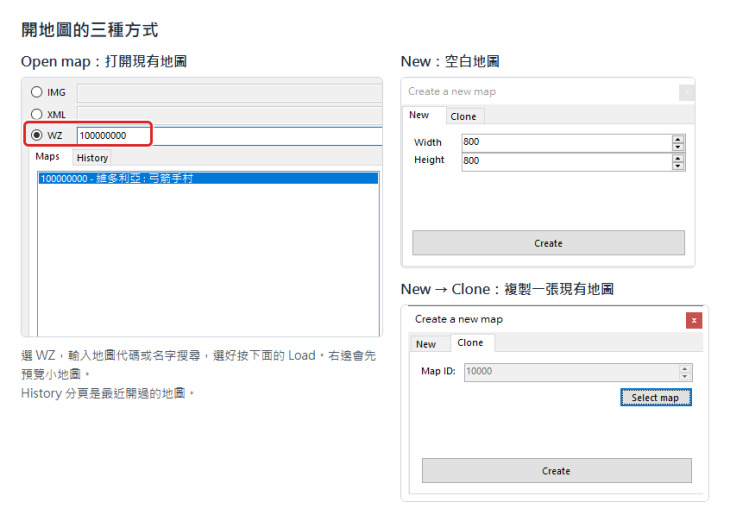

3. 開地圖：Open、New、Clone



重要：想做一張「新代碼」的地圖，要用 New 開空白地圖。

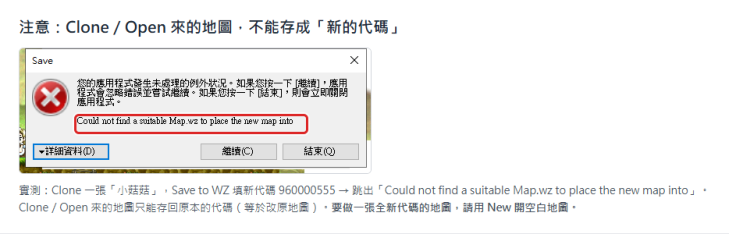

用 Clone 或 Open 打開現有地圖，存檔時只能存回原本的代碼（等於改掉原地圖）。我實際用 Clone 複製一張地圖，存成新代碼就跳錯誤：



想參考現成地圖的做法：Clone 一張開著當參考（不存檔），另開 New 的空白地圖照著擺。

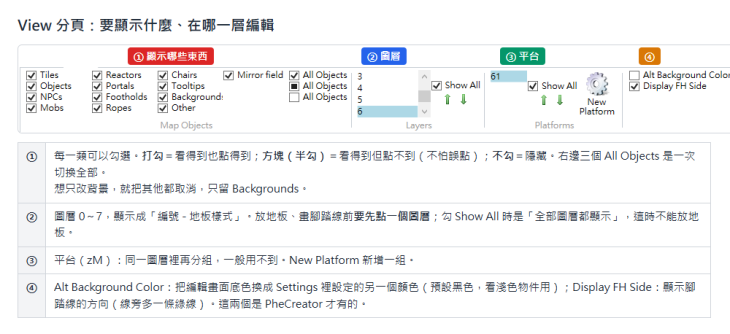

4. View 分頁



小技巧：地圖東西太多、一直點錯時，把不想動的類別改成「方塊（半勾）」，看得到但點不到。

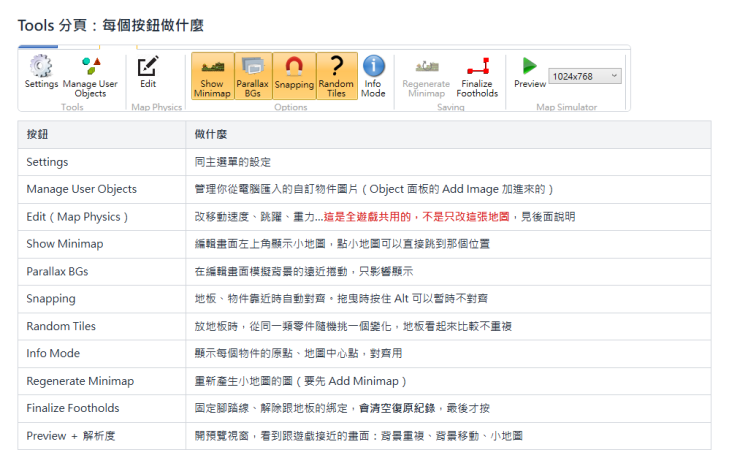

5. Tools 分頁

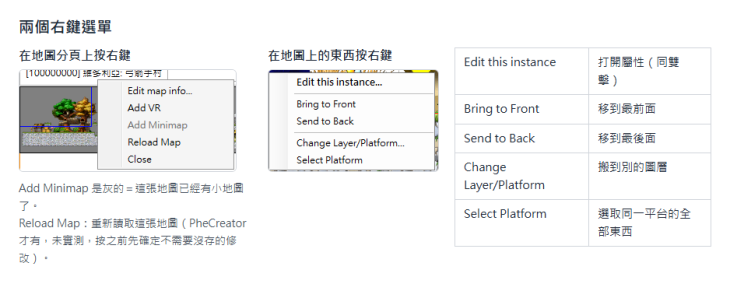

6. 右鍵選單

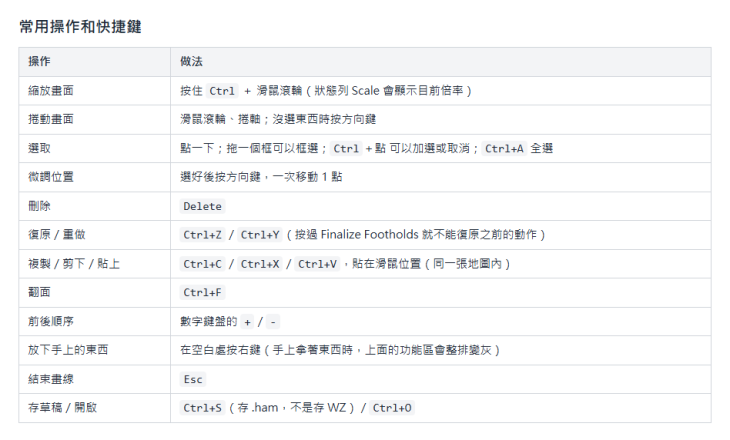

7. 常用操作和快捷鍵



【第二部分】每一種東西怎麼放

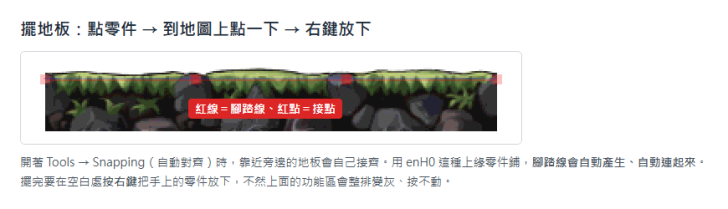

8. 地板（Tile）

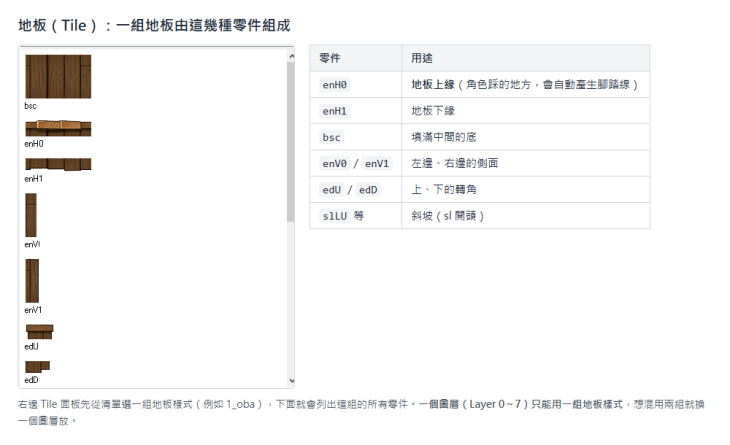

一組地板由這幾種零件組成：

• 先在 View → Layers 點一個圖層（例如 0）。
• 右邊 Tile 面板選一組地板樣式，點零件，到地圖上點一下放下，往旁邊接著點。
• 用完在空白處按右鍵放下。


• 用 enH0（上緣）鋪的地板會自動產生紅色的腳踏線，角色就站在這條線上。
• 一個圖層只能用一組地板樣式。在同一層放另一組，編輯器會問要不要把整層換掉，想混用請換圖層。
• 清單裡有一組 allInvisibleTile，是透明地板，可以做「看不見的路」。

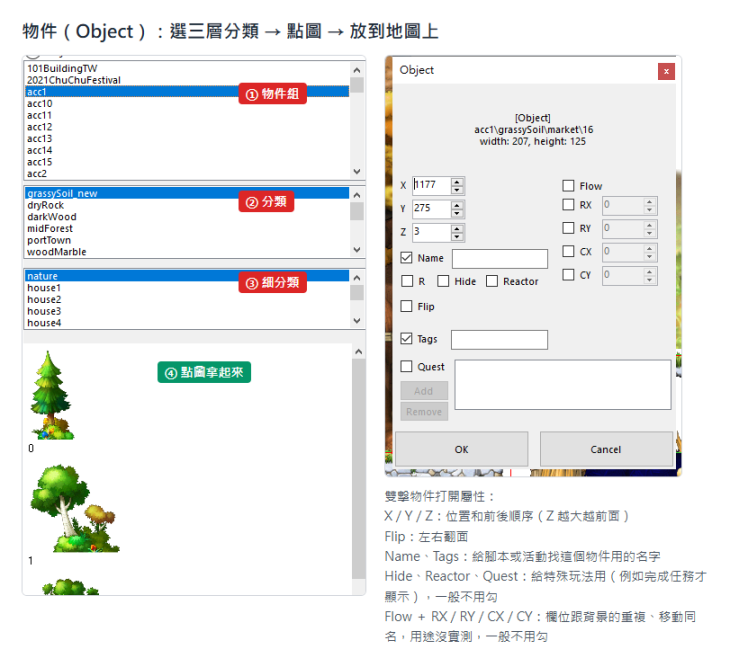

9. 物件（Object）
房子、樹、招牌、繩子圖案這些裝飾都是物件。



物件只是圖案，不能站。要讓人站在房子屋頂上，屋頂那裡要另外有腳踏線（用地板，或 Common → Foothold 手畫）。

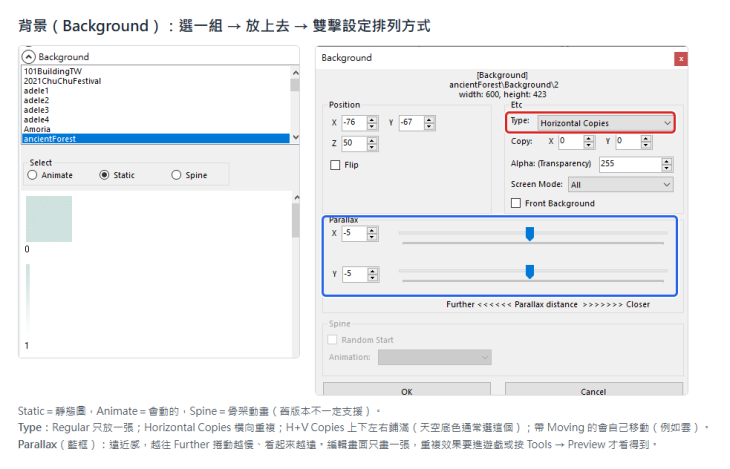

10. 背景（Background）

• 右邊 Background 面板選一組背景，下面選 Static（或 Animate）。
• 點要用的圖，放到地圖上。
• 雙擊背景打開設定，選排列方式（Type）。

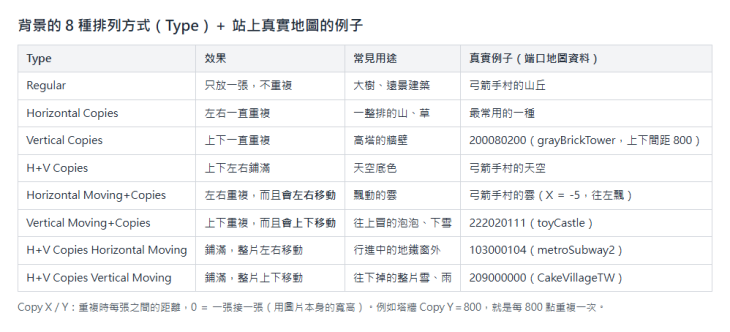

背景有 8 種排列方式，下表附上端口地圖資料裡實際用到的例子：

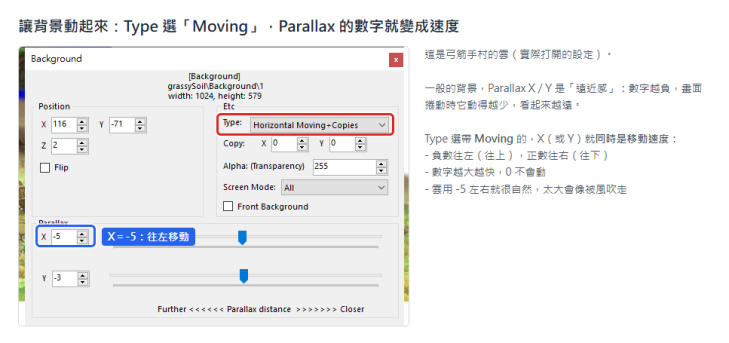

11. 讓背景動起來
背景會不會動，看 Type 有沒有 Moving。選了 Moving，Parallax 的 X（或 Y）就變成移動速度：

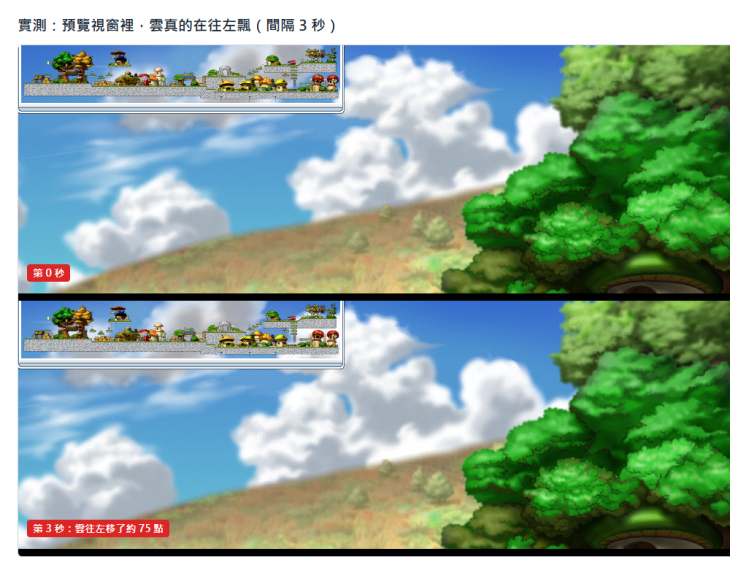

我把弓箭手村開進預覽視窗，隔 3 秒各截一張，雲確實往左飄：

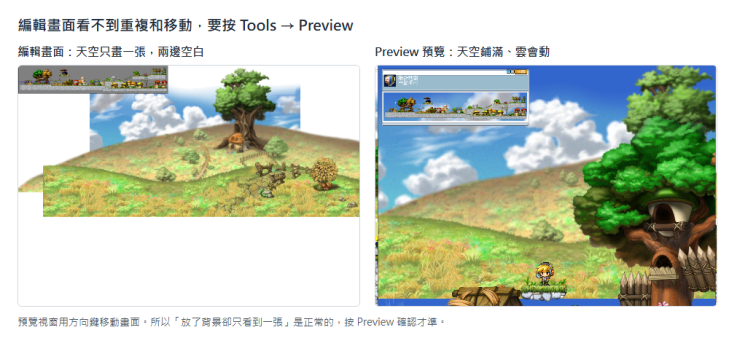

編輯畫面不會畫出重複和移動，要按 Tools → Preview 才看得到：

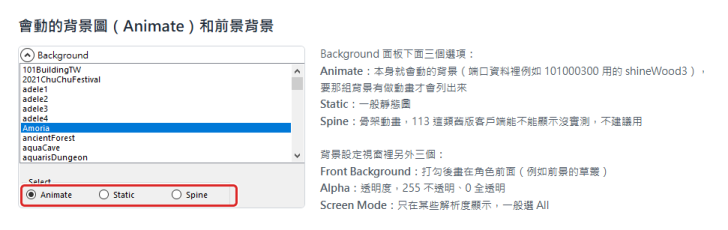

另外還有本身就會動的背景（Animate），以及畫在角色前面的前景背景：



12. 怪物、NPC（Life）

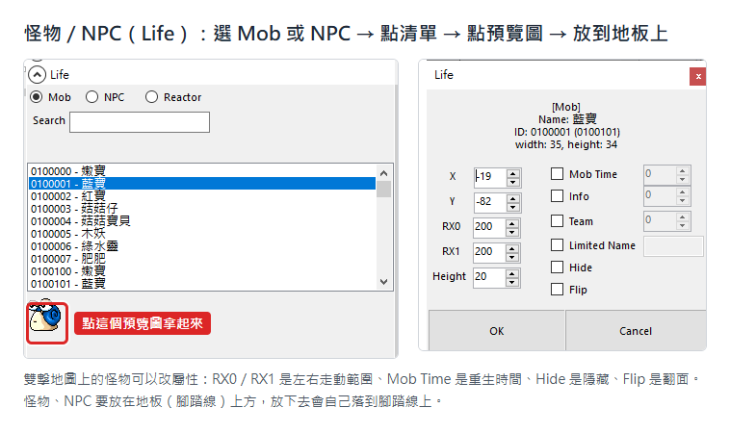

選 Mob 或 NPC → 點清單 → 點預覽圖拿起來 → 放到地板上方，它會自己落到腳踏線上。



怪物和 NPC 下面一定要有腳踏線：存檔時編輯器會幫它找腳下最近的腳踏線，找不到就會有問題。

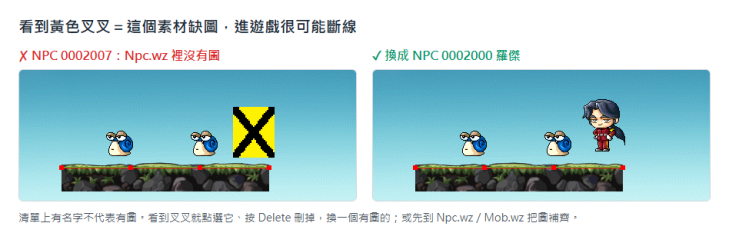

看到黃色叉叉，代表這個 NPC 或怪物在 WZ 裡沒有圖，刪掉換一個：



Reactor（反應物）：可以打、會掉東西的物體（例如箱子），一樣在 Life 面板選。

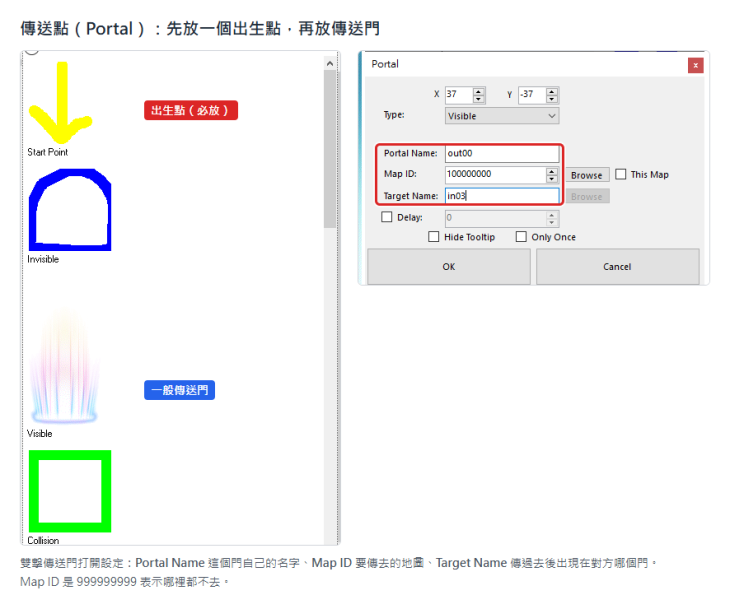

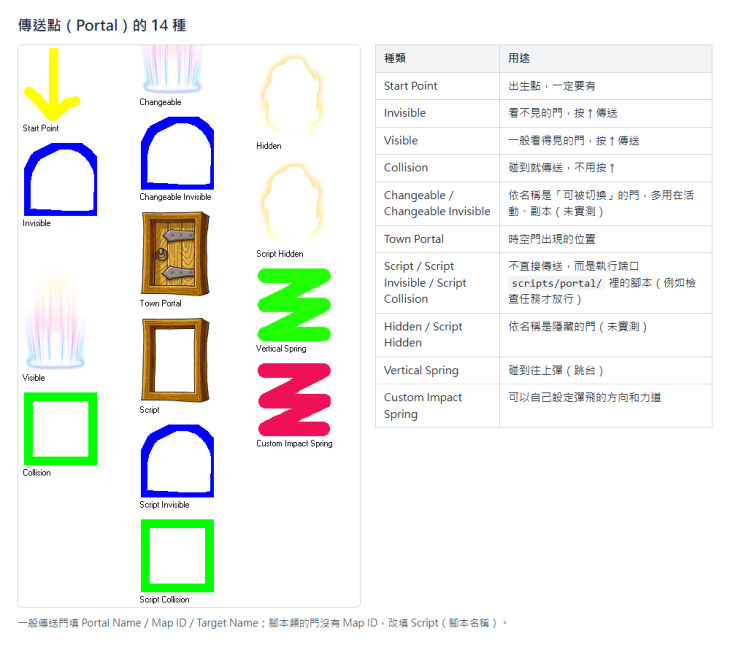

13. 傳送點（Portal）



一般傳送門雙擊後填三個欄位：

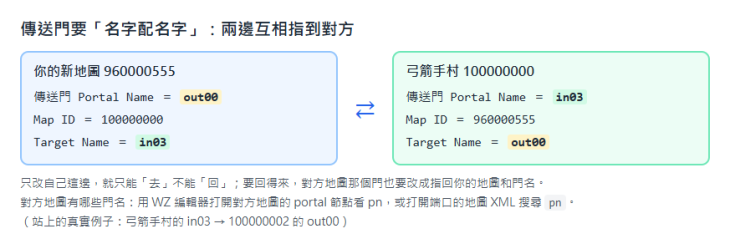

傳送門要「名字配名字」，兩邊地圖的門都要互相指到對方：

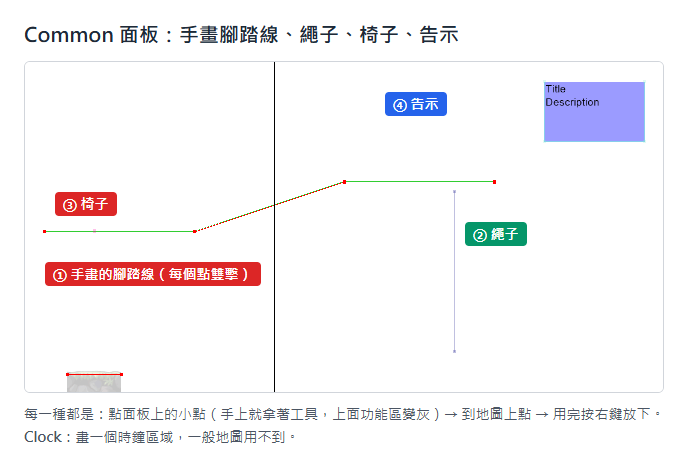

14. 手畫腳踏線、繩子、椅子、告示（Common）

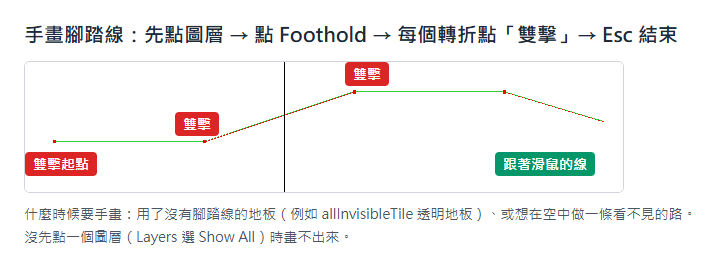

手畫腳踏線：

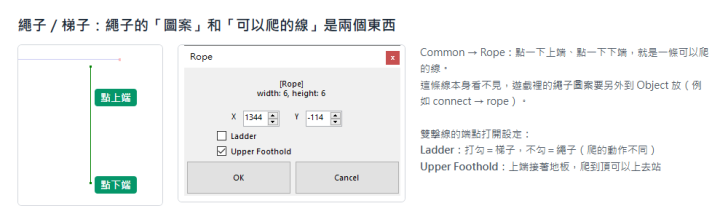

繩子和梯子：



椅子：點 Chair，到腳踏線上點一下，就是一個可以坐的位置。

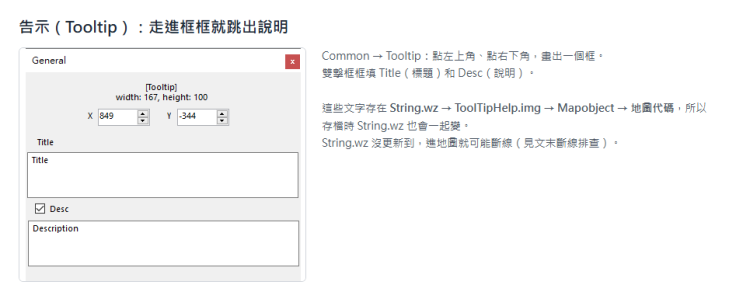

告示：

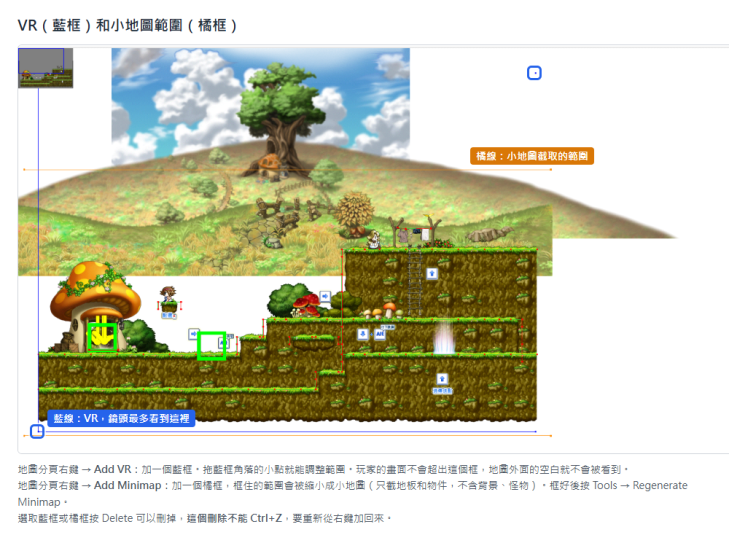

15. VR 和小地圖



沒加 VR 的地圖，伺服器會改用腳踏線的範圍當邊界。但玩家畫面可能看到地圖外面的空白，建議加。
存檔（Save to WZ）時編輯器會自動重新產生一次小地圖。

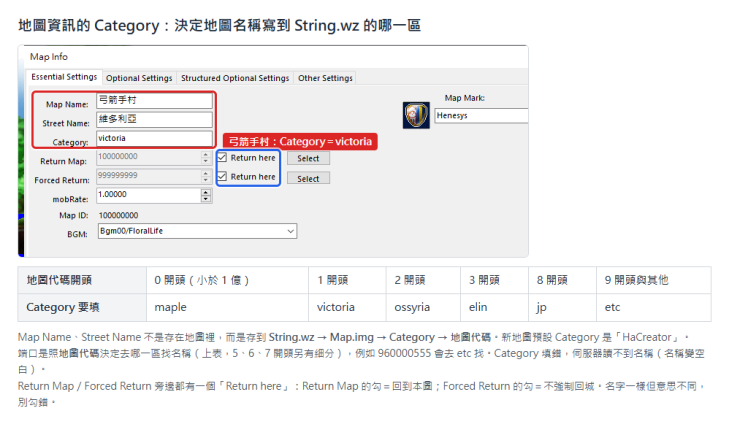

16. 地圖資訊（Edit map info）
在地圖分頁按右鍵 → Edit map info。



站上的端口就有一個真實例子：990002003～990002005（公會領地城門口）的名稱被放在 HaCreator 分類底下，
但端口會去 etc 找 9 開頭地圖的名稱，所以伺服器讀不到這幾張地圖的名字。做新地圖時記得改 Category。

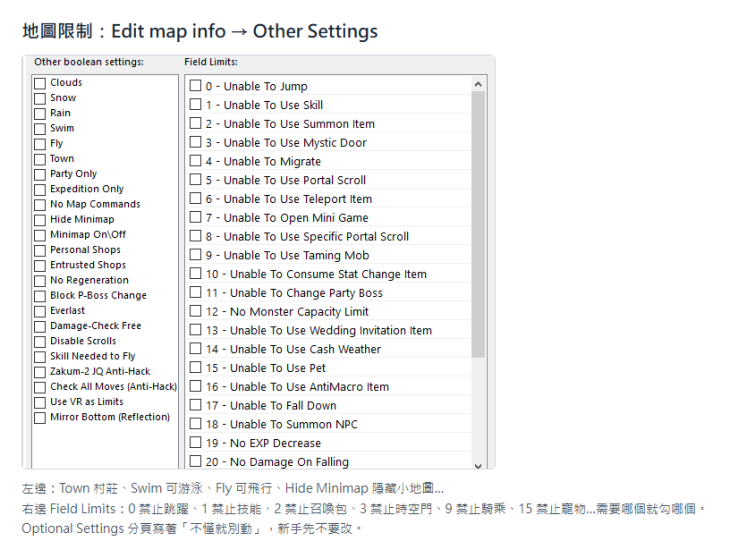

Other Settings 分頁是各種開關和地圖限制：

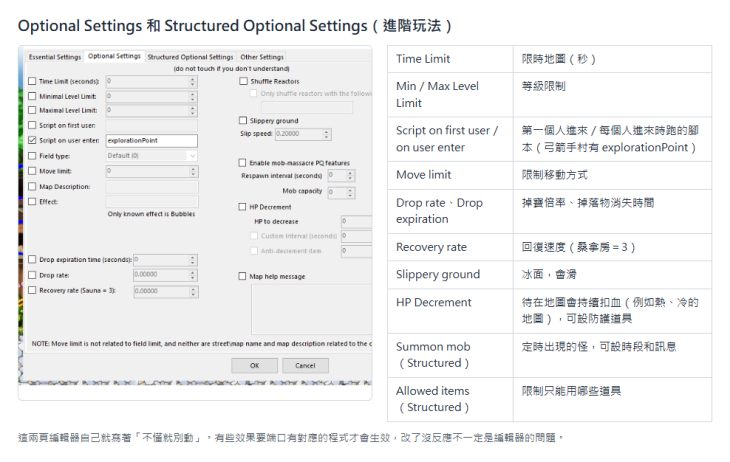

Optional 和 Structured Optional 是進階玩法：

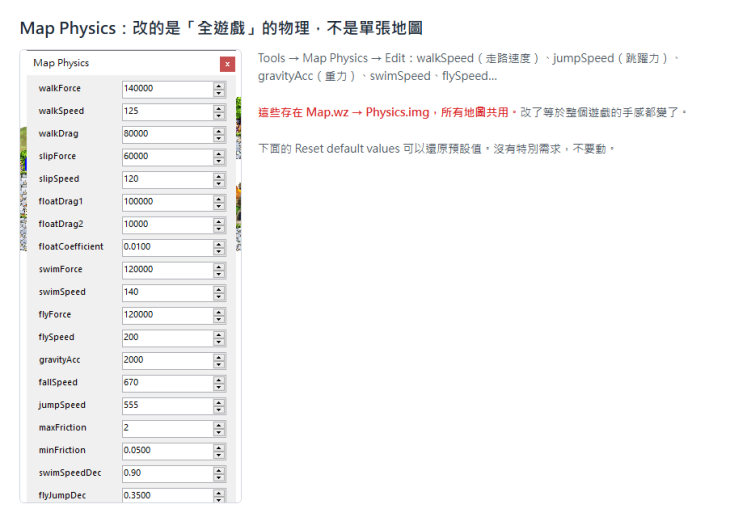

17. 地圖物理（Map Physics）

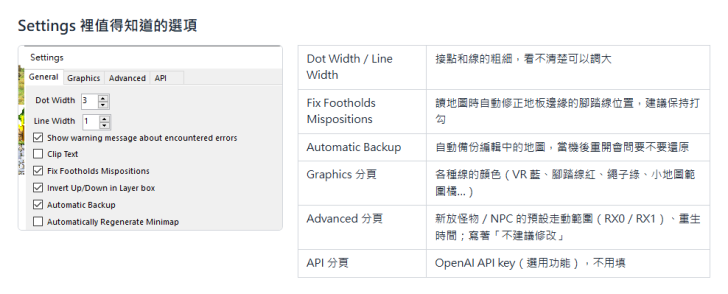

18. 設定（Settings）

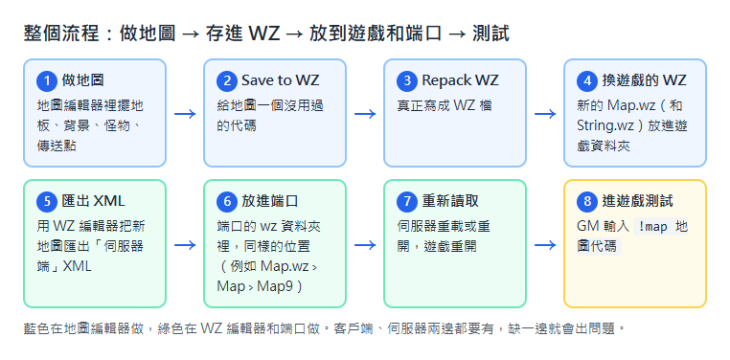

【第三部分】做好的地圖怎麼放進遊戲

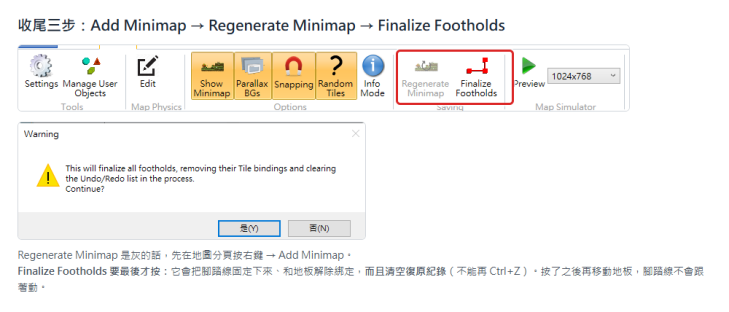

19. 收尾：小地圖、固定腳踏線

• 地圖分頁右鍵 → Add Minimap，再按 Tools → Regenerate Minimap。
• 全部擺好、確定不再移動地板，最後按 Tools → Finalize Footholds。


20. 存檔：Save to WZ → Repack

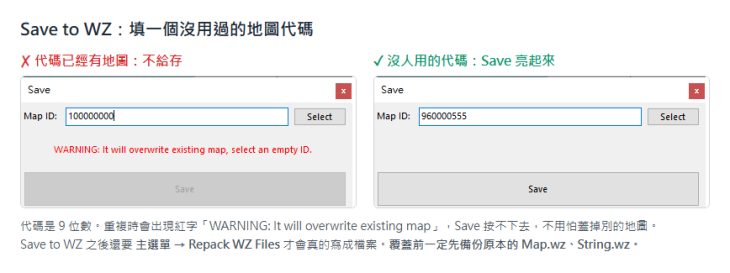

• 主選單 → Save to WZ，填新代碼。代碼已經有地圖會出現紅字，Save 按不下去，不怕蓋掉別人的地圖。


• 主選單 → Repack WZ Files，勾要寫的檔案（Map.wz；有改地圖名稱或告示的話，String.wz 也要勾），按下去才會真的寫成檔案。
• 依 HaCreator 原始碼，遊戲資料夾可以寫入時，會直接換掉遊戲資料夾的 WZ，舊檔改名成 Map.wz_BAK_日期 留著；不


        能寫入時會寫到編輯器資料夾的 HaCreator\Output，要自己拿去換。
        請以跳出的訊息為準，而且一定要先備份。

21. 匯出到端口
伺服器也要有這張地圖，不然走傳送門或用指令過去會出錯。

• 用 WZ 編輯器打開新的 Map.wz，找到 Map → Map9 → 960000555.img，按右鍵匯出 XML，選「伺服器端」。
• 放到端口 wz 資料夾的同樣位置：Map.wz → Map → Map9。
• 有改地圖名稱：String.wz 的 Map.img 也要匯出，蓋掉端口的 wz → String.wz → Map.img.xml。有放告示，ToolTipHelp.img 也一樣。
• 傳送門有改到別張地圖（例如弓箭手村的門），那張地圖也要重新匯出。

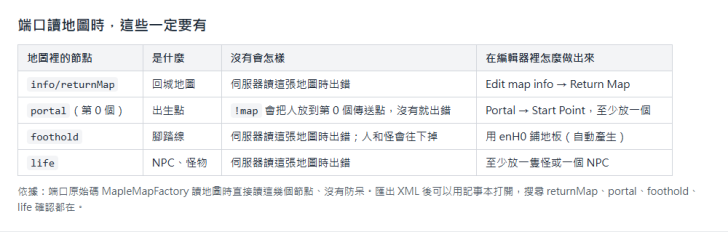

匯出後用記事本打開地圖 XML，確認下面這幾個都在，少一個伺服器讀這張地圖就會出錯：

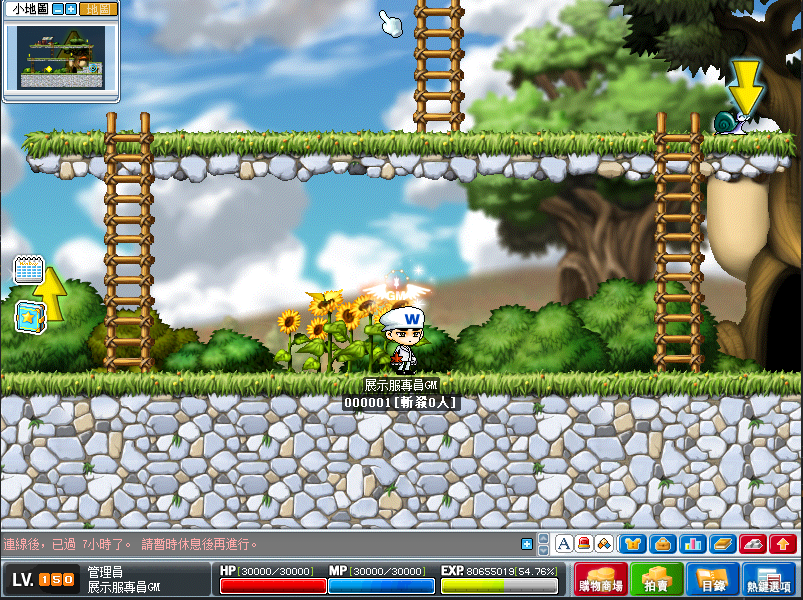

22. 進遊戲測試

• 伺服器重新讀取（有重載功能就重載，沒有就重開伺服器），遊戲也完全重開。
• GM 帳號輸入：!map 960000555
• 確認：人出現在出生點、怪會走會重生、傳送門走得過去也走得回來、背景有在動。
• 顯示「地圖沒有被定義」：伺服器還沒有這張地圖，回第 21 步檢查 XML 放的位置。


【斷線排查】進地圖就斷線

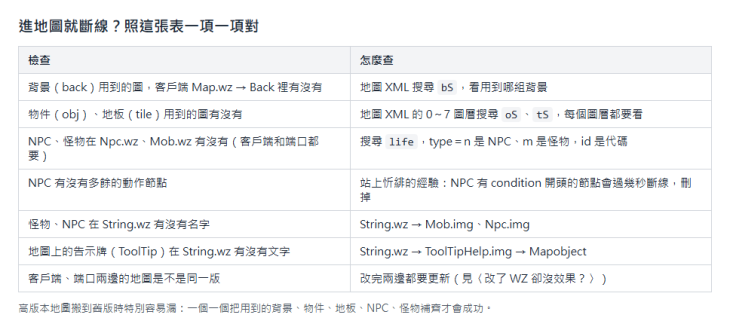

通常是「用到的東西，遊戲裡找不到」。照這張表一項一項對：



【後記】
重點整理：

• 新代碼的地圖用 New 開，Clone／Open 的只能存回原代碼。
• Save to WZ 只進記憶體，Repack 才寫檔；先備份。
• 背景要動：Type 選 Moving，Parallax 的數字就是速度（負數往左）；效果要按 Preview 看。
• 怪物、NPC、椅子腳下都要有腳踏線；沒有地板的地方可以手畫（每個點雙擊）。
• Category 照地圖代碼填（9 開頭填 etc），不然伺服器讀不到地圖名稱。
• Map Physics 是全遊戲共用的，別亂改。
• 客戶端 Map.wz（和 String.wz）、端口 XML 兩邊都要更新。
